Leverantör: Bucchi

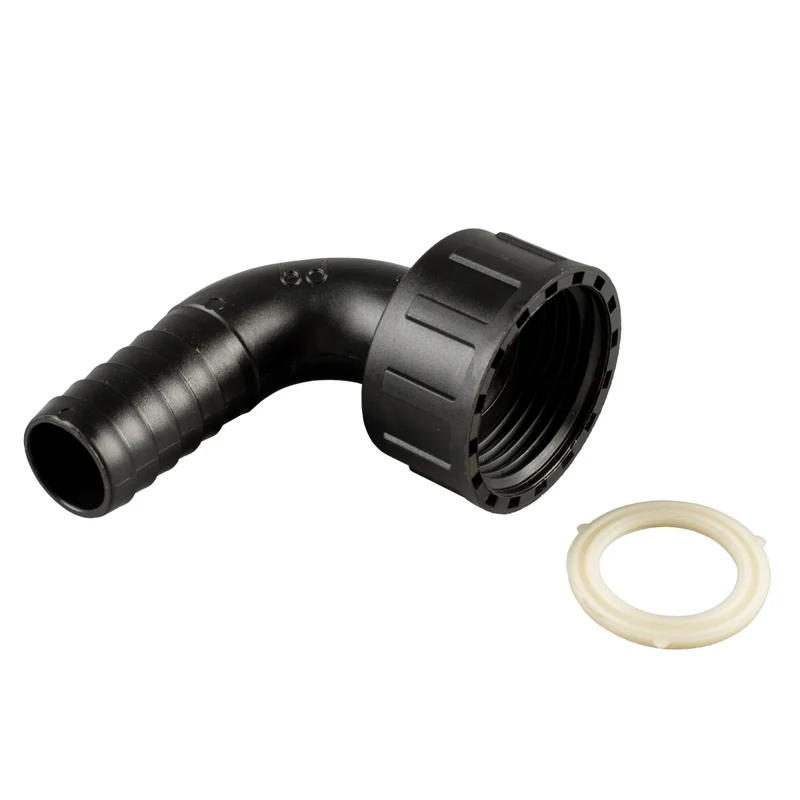

Bucchi 0400121 – 90° slangnippel hona med unionmutter (PP svart, EPDM)
Beskrivning
90° slangvinkel/slangnippel i svart polypropen (PP) med slanganslutning (DN) i ena änden och invändig G-gänga (BSPP/ISO 228-1) i andra. Den roterande unionmuttern gör montage enkelt i trånga utrymmen och en plan EPDM-packning ger tät anslutning. Passar för många typer av vätskehantering på dunk, fat och IBC där PP och EPDM är lämpliga.
- Gängstandard: GAS cylindrisk (ISO 228/1)
- Material: PP (RAL 9011) + EPDM-packning
- Arbetstryck: 6 bar vid 20°C
- Max arbetstemperatur: 80°C
Teknisk tabell (mått i mm)
| Artikel | G | DN | D | H | H1 | L(a) | E | L(1) |
|---|---|---|---|---|---|---|---|---|
| 0400121.050312 | 1/2" | 12 | 7 | 50 | 59 | 30 | 27,5 | 10,5 |
| 0400121.050512 | 3/4" | 12 | 7 | 50 | 61 | 30 | 33 | 11,5 |
| 0400121.050516 | 3/4" | 16 | 11 | 48 | 61 | 30 | 33 | 7 |
| 0400121.050519 | 3/4" | 19 | 15,5 | 48 | 61 | 30 | 33 | 11,5 |
| 0400121.050520 | 3/4" | 20 | 15,5 | 56 | 73 | 33 | 33 | 8 |
| 0400121.050719 | 1" | 19 | 14,5 | 57 | 73 | 30,5 | 40,5 | 11,5 |
| 0400121.050720 | 1" | 20 | 15,5 | 61 | 77 | 33 | 40,5 | 10 |
| 0400121.050722 | 1" | 22 | 17 | 60 | 83 | 30 | 40,5 | 10 |
| 0400121.050725 | 1" | 25 | 19,5 | 61 | 82 | 30 | 40,5 | 10 |
| 0400121.050925 | 1"1/4 | 25 | 19,5 | 65 | 87 | 30 | 51 | 12 |
| 0400121.050930 | 1"1/4 | 30 | 24,5 | 72 | 94 | 28 | 51 | 12 |
| 0400121.050932 | 1"1/4 | 32 | 24 | 74 | 94 | 32 | 51 | 12 |
| 0400121.051138 | 1"1/2 | 38 | 33 | 90 | 106 | 35 | 57,5 | 11,5 |
| 0400121.051140 | 1"1/2 | 40 | 33 | 96 | 112 | 35 | 57,5 | 11,5 |
| 0400121.051550 | 2" | 50 | 42,5 | 98 | 121 | 35 | 71 | 12,5 |
