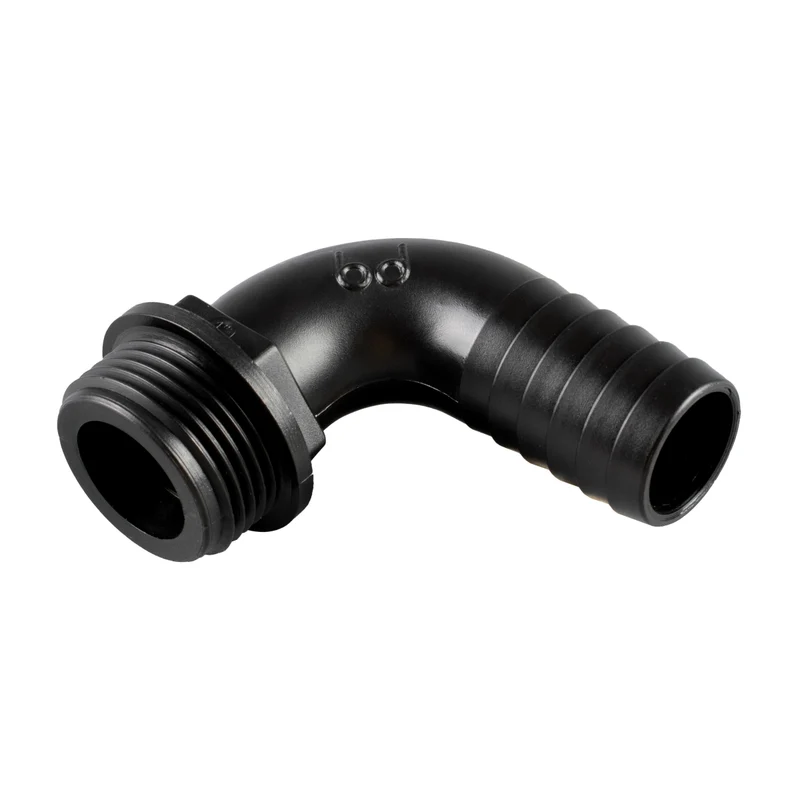

Bucchi 0400131 – 90° slangnippel hane (PP svart)
Beskrivning
90° slangnippel (böj) med utvändig G-gänga (BSPP/ISO 228-1) i svart polypropen (PP). Avsedd för flexibel slang (DN) där du vill vända flödet 90° och spara plats.

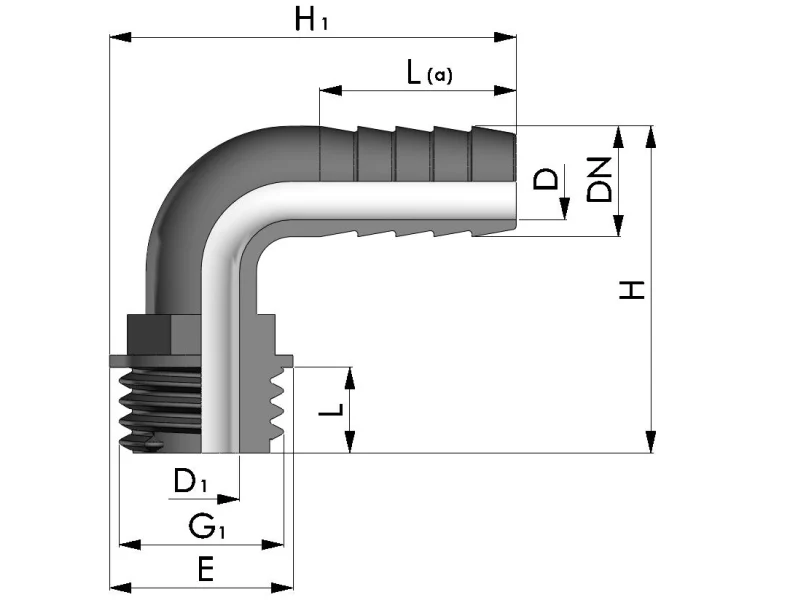

Teknisk tabell (mått i mm)
| Artikel | G1 | DN | D | D1 | H | H1 | L(a) | E | L |
|---|---|---|---|---|---|---|---|---|---|
| 0400131.050213 | 3/8" | 13 | 7 | 10 | 43,5 | 55 | 30 | 21 | 12 |
| 0400131.050312 | 1/2" | 12 | 7 | 14 | 44 | 57 | 30 | 25 | 13,5 |
| 0400131.050313 | 1/2" | 13 | 7 | 14 | 44,5 | 57 | 30 | 25 | 13,5 |
| 0400131.050315 | 1/2" | 15 | 10 | 14 | 46,5 | 57 | 30 | 25 | 13,5 |
| 0400131.050316 | 1/2" | 16 | 11 | 14 | 47 | 57 | 30 | 25 | 13,5 |
| 0400131.050320 | 1/2" | 20 | 15 | 15,5 | 61 | 70 | 33 | 25 | 13,5 |
| 0400131.050512 | 3/4" | 12 | 7 | 19 | 45 | 60 | 30 | 31 | 14,5 |
| 0400131.050516 | 3/4" | 16 | 11 | 19 | 50,5 | 59 | 30 | 30,5 | 14,5 |
| 0400131.050520 | 3/4" | 20 | 15 | 19 | 64 | 72 | 33 | 30,5 | 14,5 |
| 0400131.050522 | 3/4" | 22 | 17 | 20 | 62 | 78 | 30 | 30,5 | 14,5 |
| 0400131.050525 | 3/4" | 25 | 19,5 | 19 | 64 | 78 | 30 | 30,5 | 14,5 |
| 0400131.050719 | 1" | 19 | 15 | 19 | 54 | 57 | 33 | 38 | 17 |
| 0400131.050720 | 1" | 20 | 15 | 19 | 50,5 | 59 | 30 | 30,5 | 16,5 |
| 0400131.050722 | 1" | 22 | 17 | 21 | 65 | 80 | 30 | 39 | 14,5 |
| 0400131.050725 | 1" | 25 | 19,5 | 21 | 66 | 81 | 30 | 39 | 14 |
| 0400131.050730 | 1" | 30 | 24,5 | 24,5 | 68 | 87 | 28 | 39 | 14,5 |
| 0400131.050732 | 1" | 32 | 24,5 | 24,5 | 69 | 87 | 32 | 39 | 14,5 |
| 0400131.050930 | 1"1/4 | 30 | 25,5 | 32,5 | 73 | 91 | 28 | 47 | 15,5 |
| 0400131.050932 | 1"1/4 | 32 | 24,5 | 32,5 | 74 | 91 | 32 | 47 | 15,5 |
| 0400131.051138 | 1"1/2 | 38 | 33 | 38,5 | 85 | 102 | 35 | 53,5 | 15 |
| 0400131.051140 | 1"1/2 | 40 | 33 | 38,5 | 85 | 102 | 35 | 53,5 | 15 |
| 0400131.051550 | 2" | 50 | 42 | 48 | 111 | 120 | 32 | 70 | 22 |
